Accessoires Galvanisés pour Gainable

Raccord Gaine MM160 : Jonction Mâle/Mâle pour Manchonner les Gaine

Manchon de Raccordement pour Conduits de 160 mm à Extrémités Femelles

Le Raccord Gaine MM160 mm (Mâle/Mâle) est un élément essentiel dans l'assemblage des réseaux de Climatisation Gainable. Ce manchon est l'inverse du modèle FF : il est conçu pour joindre deux composants ou deux gaines qui possèdent des extrémités femelles. Le Raccord MM160 s'insère dans les deux éléments de diamètre 160 mm pour les interconnecter de manière rigide et étanche.

Il est typiquement utilisé pour :

• Raccorder deux sections de gaine souple (l'isolant et le film extérieur sont retirés aux extrémités pour exposer l'armature femelle).
• Joindre deux accessoires rigides qui ont tous deux une entrée/sortie femelle.

Pensez impérativement à isoler ce raccord après l'installation et à utiliser des colliers de serrage pour une fixation mécanique optimale.

Raccord Gaine FF160 : Jonction Aéraulique Rigide

L'Accessoire Indispensable pour Interconnecter les Composants de 160 mm

Le Raccord Gaine FF160 mm (Femelle/Femelle) est un élément crucial pour l'assemblage rigide des réseaux de Climatisation Gainable. Ce manchon est conçu pour connecter deux éléments de ventilation de diamètre 160 mm disposant de sorties mâles.

Il est typiquement utilisé pour interconnecter des composants tels que :

• Un plénum de soufflage à un volet de débit d'air.
• Un volet de débit à un autre volet ou à un raccord rigide.
• Deux gaines souples isolées dont les extrémités rigides sont de type mâle.

Attention : Pensez impérativement à isoler cet élément après son installation pour éviter la formation de condensation et optimiser l'efficacité thermique de votre système.

Raccord Gaine MM200 : Manchon Mâle/Mâle pour Gros Conduits

Connexion Mâle/Mâle pour les Réseaux de Climatisation en 200 mm

Le Raccord Gaine MM200 mm (Mâle/Mâle) est un manchon rigide en métal galvanisé conçu pour assurer la continuité et l'étanchéité des réseaux de Climatisation Gainable de grand diamètre. Ce raccord est de type Mâle/Mâle, ce qui signifie qu'il est destiné à s'insérer et à relier deux composants ou deux gaines qui possèdent des extrémités femelles (c'est-à-dire qui sont réceptrices).

Il est indispensable pour créer une ligne rigide entre deux sections de gaine souple de 200 mm ou pour joindre deux accessoires rigides qui présentent des entrées/sorties femelles.

Pour les gros débits gérés par ce diamètre, l'étanchéité et l'isolation sont cruciales. Pensez à utiliser des colliers de serrage pour la fixation et à isoler complètement ce raccord après son installation.

Raccord Gaine FF200 : Manchon Rigide pour Gros Débit

Connexion Durable entre Composants Aérauliques de 200 mm

Le Raccord Gaine FF200 mm (Femelle/Femelle) est un manchon de raccordement robuste, essentiel pour l'assemblage des conduits et accessoires de 200 mm dans les systèmes de Climatisation Gainable. De type Femelle/Femelle, il est spécifiquement conçu pour joindre deux composants rigides possédant chacun une sortie mâle (piquage), assurant ainsi une ligne continue et étanche.

Cet accessoire est utilisé pour interconnecter des éléments modulaires dans les réseaux de gros diamètre, notamment :

• Les sorties de plénum de 200 mm vers un registre motorisé.
• Deux segments de gaine rigide dont les extrémités sont mâles.
• Les volets de régulation de débit d'air sur des conduits principaux.

Il est fondamental de prévoir l'isolation thermique de ce raccord après son installation pour prévenir la condensation et maintenir l'efficacité du transfert thermique.

Bouchon 250 mm Galvanisé : Fermeture pour les Conduits de Gros Diamètre

Assurez l'Étanchéité des Piquages de 250 mm pour les Très Hauts Débits

Le Bouchon 250 mm Galvanisé est l'élément de jonction de finition conçu pour la fermeture des grandes ouvertures dans les réseaux de Climatisation Gainable à haute puissance. Son rôle est de boucher de manière solide et étanche toute sortie de 250 mm qui ne serait pas raccordée à une gaine, notamment :

• Les piquages non exploités sur les plénums centraux de soufflage ou de reprise.
• Les raccords de dérivation de gros diamètre inutilisés.

Fabriqué en acier galvanisé robuste, ce bouchon est indispensable pour maintenir la pression aéraulique correcte au sein des conduits. Il empêche les fuites d'air coûteuses et garantit que le flux d'air soit dirigé uniquement vers les bouches actives, optimisant ainsi le rendement énergétique de votre installation.

Raccord Gaine FF250 : Manchon pour Canalisations Principales

Connexion Hermétique pour les Réseaux Aérauliques à Très Haut Débit (250 mm)

Le Raccord Gaine FF250 mm (Femelle/Femelle) est un manchon de raccordement de grande taille, essentiel pour l'assemblage des conduits et accessoires de 250 mm dans les systèmes de Climatisation Gainable. Ce raccord est de type Femelle/Femelle, ce qui lui permet de joindre deux composants rigides adjacents qui présentent chacun un piquage de sortie mâle (comme le plénum et un volet de régulation).

Sa grande dimension est dédiée aux canalisations principales gérant les volumes d'air les plus importants dans les installations commerciales ou les grandes résidences. Il assure une liaison mécanique solide et étanche entre les éléments du réseau.

Compte tenu du diamètre et de la haute performance des systèmes associés, l'isolation thermique complète de ce raccord est impérative après son installation pour éviter la condensation et toute perte d'efficacité.

Raccord Gaine MM250 : Manchon Mâle/Mâle pour Canalisations de 250 mm

Connexion Mâle/Mâle pour les Réseaux de Climatisation à Très Fort Débit

Le Raccord Gaine MM250 mm (Mâle/Mâle) est un raccord rigide en métal galvanisé conçu pour les réseaux de Climatisation Gainable à très haute capacité. C'est un manchon de jonction de très grand diamètre utilisé pour créer une ligne continue et étanche entre deux composants ou deux sections de gaine qui possèdent des extrémités femelles (réceptrices).

Ce raccord de 250 mm est essentiel sur les conduits principaux transportant le volume d'air maximal entre l'unité intérieure et le plénum.

Son usage garantit l'intégrité structurelle du réseau sur les sections les plus critiques. Une isolation thermique complète est indispensable après la fixation pour prévenir les problèmes de condensation liés aux grands diamètres.

Bouchon 200 mm Galvanisé : Fermeture Sécurisée des Piquages Larges

Obturez Efficacement les Sorties Inutilisées de 200 mm (Gros Débit)

Le Bouchon 200 mm Galvanisé est un composant de raccord aéraulique indispensable pour les installations de Climatisation Gainable gérant des débits d'air plus importants. Il est conçu pour obstruer de façon totalement étanche tout piquage ou sortie non exploité sur un diamètre de 200 mm, notamment :

• Les sorties excédentaires d'un plénum de soufflage ou de reprise.
• Les raccords de gaine laissés vacants sur un réseau principal.
• Les ouvertures sur une grille de reprise modulaire en 200 mm.

Cette solution en acier galvanisé garantit l'intégrité du réseau en maintenant la pression statique et en prévenant les fuites d'air, ce qui est crucial pour le bon dimensionnement et l'efficacité globale du système climatisation gainable.

Bouchon 250 mm Galvanisé : Fermeture pour les Conduits de Gros Diamètre

Assurez l'Étanchéité des Piquages de 250 mm pour les Très Hauts Débits

Le Bouchon 250 mm Galvanisé est l'élément de jonction de finition conçu pour la fermeture des grandes ouvertures dans les réseaux de Climatisation Gainable à haute puissance. Son rôle est d'obstruer de manière solide et étanche toute sortie de 250 mm qui ne serait pas raccordée à une gaine, notamment :

• Les piquages non exploités sur les plénums centraux de soufflage ou de reprise.
• Les raccords de dérivation de gros diamètre inutilisés.

Fabriqué en acier galvanisé robuste, ce bouchon est indispensable pour maintenir la pression aéraulique correcte au sein des conduits. Il empêche les fuites d'air coûteuses et garantit que le flux d'air soit dirigé uniquement vers les bouches actives, optimisant ainsi le rendement énergétique de votre installation.

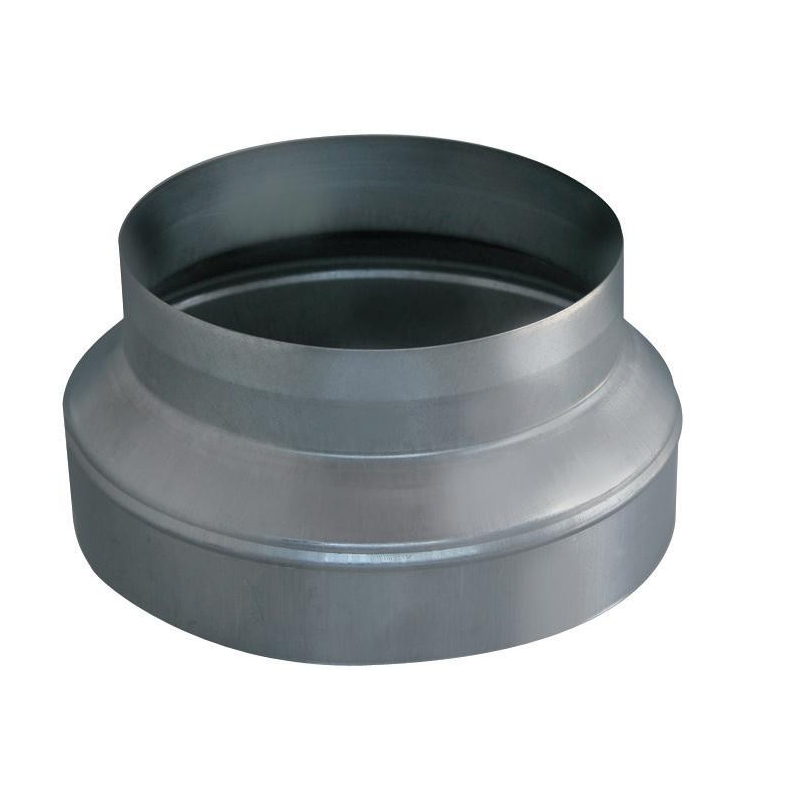

Réduction Centrée 200/160 mm : Ajustement de Diamètre Aéraulique

Le Composant pour Adapter Précisément le Débit d'Air à la Gaine

La Réduction Centrée 200/160 mm en Galvanisé est un accessoire de raccordement indispensable pour les installations de Climatisation Gainable. Sa fonction principale est d'assurer une transition aéraulique fluide et centrée entre deux conduits de diamètres différents (200 mm et 160 mm).

Ce composant permet de réduire une sortie de plénum de 200 mm pour y connecter une gaine de 160 mm, ou inversement, d'augmenter le diamètre pour se raccorder à un conduit plus large. L'utilisation d'une réduction centrée garantit une perte de charge minimale, contribuant à un flux d'air stable et silencieux, essentiel pour l'efficacité et le confort du système.

Réduction Centrée 250/200 mm : Transition pour Gros Débit

Optimisation Aéraulique entre Conduits de 250 mm et 200 mm

La Réduction Centrée 250/200 mm en Galvanisé est un raccord essentiel utilisé pour effectuer une transition de diamètre professionnelle dans les réseaux de Climatisation Gainable à haute capacité. Cet accessoire permet de relier de manière fluide et centrée un conduit principal de très gros diamètre (250 mm) à un conduit secondaire de diamètre inférieur (200 mm), ou inversement.

Cette réduction est cruciale pour adapter précisément le débit d'air entre différents tronçons du réseau, assurant une perte de charge minimale et évitant les turbulences. Elle garantit ainsi l'efficacité énergétique de l'installation et contribue à un fonctionnement silencieux même avec des volumes d'air importants.

Piquage de Gaine Circulaire 160 mm : Raccordement sur Plénum ou Paroi

Créer un Point de Sortie Étanché pour une Gaine Souple de 160 mm

Le Piquage de Gaine Circulaire 160/200/250 mm en Galvanisé est un accessoire de raccordement utilisé pour créer un point de sortie ou d'entrée d'air sur une surface plane et rigide. Il est spécifiquement dimensionné pour la connexion des gaines de 160/200/250 mm de diamètre.

Ce piquage est essentiel pour :

• Connecter une gaine souple de 160/200/250 mm sur la paroi d'un caisson de ventilation ou d'un plénum.
• Assembler un plénum de grille de reprise en raccordant la gaine directement sur la plaque de BA13 ou de Fiber (paroi plane).
• Assurer une transition propre et étanche entre la chambre d'air et la canalisation secondaire.

Le raccord est fixé par son collet et son corps est de type Mâle pour recevoir la gaine souple.

Volet Débit d'Air 160 mm : Régulation Manuelle du Flux

L'Accessoire Indispensable pour l'Équilibrage Aéraulique du Réseau

Le Volet Débit d'Air 160 mm Galvanisé, aussi appelé registre manuel, est un composant clé des systèmes de Climatisation Gainable. Il est conçu pour être inséré dans un conduit de 160 mm et permet de réguler manuellement le volume d'air soufflé vers une zone ou une bouche de diffusion spécifique.

Grâce à sa manette extérieure, l'installateur ou l'utilisateur peut ajuster l'ouverture de la vanne interne pour :

• Équilibrer les débits entre les différentes pièces (ajustement de la pression statique).
• Réduire le soufflage dans une pièce sur-climatisée ou sous-utilisée.
• Optimiser le fonctionnement général en s'assurant que chaque zone reçoit la quantité d'air nécessaire.

Il est souvent utilisé lors de la mise en service du système pour le réglage initial.

Volet Débit d'Air 200 mm : Régulation Manuelle des Gros Débits

Le Registre Manuel pour l'Équilibrage des Conduits Principaux de 200 mm

Le Volet Débit d'Air 200 mm Galvanisé est un registre manuel conçu pour être installé sur les conduits de grand diamètre (200 mm) des systèmes de Climatisation Gainable. Son rôle est de permettre le réglage précis et manuel du volume d'air circulant vers une zone ou une dérivation majeure du réseau.

Ce volet est essentiel pour les étapes d'équilibrage aéraulique initial. Il permet à l'installateur d'agir sur la pression statique et de :

• Ajuster finement la quantité d'air soufflée vers les zones à forte demande.
• Compenser les différences de pertes de charge entre les longues et courtes gaines.
• Optimiser le rendement de l'unité en assurant une distribution homogène de l'air conditionné.

Il est utilisé pour les réglages permanents et doit être installé à un endroit accessible pour la mise en service.

Volet Débit d'Air 250 mm : Contrôle des Canalisations Principales

Le Registre Manuel pour la Régulation des Très Grands Volumes d'Air

Le Volet Débit d'Air 250 mm Galvanisé est un registre manuel robuste conçu pour les canalisations principales à très haute capacité des systèmes de Climatisation Gainable. Son objectif est de permettre le réglage manuel et permanent du volume d'air sur le conduit principal (250 mm), généralement pour équilibrer le flux sortant de l'unité intérieure.

Ce volet est indispensable lors de l'étape de mise en service pour l'équilibrage du système. Il permet de :

• Ajuster la pression statique globale du réseau.
• Optimiser le rendement en s'assurant que le volume d'air total circule de manière appropriée.
• Compenser les résistances aérauliques globales dans les installations complexes ou de grande envergure.

Il est utilisé pour les réglages finaux qui garantissent la longévité et l'efficacité énergétique du système CVC.

Coude à 45° 160 mm : Changement de Direction en Douceur

L'Accessoire Idéal pour les Virages à Faible Perte de Charge

Le Coude à 45° de 160 mm en Galvanisé est un composant de raccord essentiel pour les systèmes de Climatisation Gainable. Sa fonction est de permettre un changement de direction du conduit en douceur (45 degrés). Ce virage moins brutal est essentiel pour optimiser la performance aéraulique du réseau.

Ce coude est privilégié par les professionnels car il :

• Minimise les pertes de charge (pression) dans le système.
• Réduit les turbulences et les risques de bruit (sifflements) par rapport à un coude à 90°.
• Permet de réaliser un coude à 90° plus performant en utilisant deux coudes à 45° espacés.
• Maintient le diamètre constant (160 mm) avant et après le virage.

Il assure ainsi une distribution d'air plus silencieuse et plus efficace.

Coude à 90° 160 mm : Changement de Direction Rigide

L'Accessoire pour Guider la Gaine à Angle Droit

Le Coude à 90° de 160 mm en Galvanisé est un composant de raccord essentiel pour les systèmes de Climatisation Gainable. Sa fonction est de permettre un changement de direction du conduit à angle droit (90 degrés), ce qui est souvent nécessaire pour contourner des structures, longer des murs ou franchir des obstacles dans les faux plafonds.

Ce coude est caractérisé par sa rigidité et son faible encombrement dans les installations où l'espace est contraint. Il est utilisé pour :

• Effectuer des virages nets sur un réseau de gaine souple ou rigide.
• Raccorder un conduit horizontal à un conduit vertical.
• Maintenir le diamètre constant (160 mm) avant et après le virage.

Bien qu'il soit très pratique, il est important de noter qu'un coude à 90° génère plus de pertes de charge et de turbulences qu'un coude à grand rayon (ou deux coudes à 45°).

Té Égal 160 mm Galvanisé : Dérivation à 90 Degrés

Jonction Égale 160 vers 160x160 pour les Réseaux de Climatisation

Le Té Égal 160 mm en Galvanisé est un raccord essentiel utilisé pour créer une dérivation à angle droit (90 degrés) sur un conduit principal de Climatisation Gainable. Ce Té dit "égal" maintient le même diamètre de 160 mm sur la branche principale et sur la branche latérale, permettant une division du flux d'air en deux directions tout en conservant la capacité aéraulique sur la nouvelle ligne.

Il est idéal pour :

• Desservir une nouvelle zone en tirant une gaine à 90 degrés du conduit principal.
• Créer une boucle ou une jonction sur un réseau de distribution.
• Maintenir l'uniformité du diamètre (160 mm) sur toutes les sections adjacentes.

Ce raccord rigide assure une excellente étanchéité et doit être correctement isolé pour prévenir la condensation.

Culotte Réduite 200/160 x 160 mm à 45°

Division Douce d'un Conduit Principal (200 mm) en Deux Secondaires (160 mm)

La Culotte Réduite 200/160 x 160 mm à 45° en Galvanisé est un accessoire de raccordement fondamental dans la conception des réseaux de Climatisation Gainable. Elle permet de prendre un conduit principal de 200 mm et de le diviser en deux branches de 160 mm, tout en assurant une transition en douceur grâce à son angle de 45 degrés.

Cette conception à 45° est privilégiée car elle :

• Minimise les pertes de charge (pression) par rapport à un Té à 90°.
• Réduit les turbulences et les risques de bruit associés à la division du flux.
• Optimise l'écoulement de l'air de la canalisation mère (200 mm) vers les deux canalisations filles (160 mm).

Elle est essentielle lorsque le conduit principal doit alimenter deux zones nécessitant un débit inférieur.

Culotte Égale 160 mm à 45°

Division Homogène d'un Conduit de 160 mm en Deux Branches Égales

La Culotte Égale 160 mm à 45° en Galvanisé est un raccord de dérivation idéal pour les systèmes de Climatisation Gainable. Elle est conçue pour prendre un conduit principal de 160 mm et le diviser en deux branches secondaires, toutes deux de 160 mm, grâce à un angle de 45 degrés.

Cette configuration en Y à 45° est la solution privilégiée en aéraulique car elle offre :

• Un flux d'air optimal avec une transition très douce de la pression et de la vitesse.
• Une perte de charge minimale et une réduction des sifflements, assurant un meilleur rendement.
• La possibilité d'alimenter deux zones ayant des besoins en débit similaires et nécessitant le même diamètre de gaine.

Elle est essentielle pour une distribution de l'air efficace, silencieuse et peu gourmande en énergie.

Volet Régulateur de Climatiseur 200 mm : Contrôle Zonal Intelligent

Le Registre Motorisé pour la Gestion Automatique et Précise du Débit d'Air

Le Volet Régulateur de Climatiseur 200 mm est un composant de pointe, généralement motorisé, conçu pour le contrôle dynamique des systèmes de Climatisation Gainable multizones. Contrairement à un registre manuel, ce volet est équipé d'un moteur électrique qui lui permet de modifier automatiquement l'ouverture du conduit de 200 mm en fonction des signaux reçus du thermostat ou du système de régulation central.

Il est utilisé pour :

• Couper ou réduire l'arrivée d'air dans une zone inoccupée (gestion de l'énergie).
• Ajuster le débit pour maintenir la température de consigne dans la zone (contrôle précis).
• Faciliter la mise en œuvre de systèmes de gestion par zones (zone control) pour un confort individualisé.

Ce volet est un élément clé de l'efficacité énergétique, en évitant de chauffer ou refroidir des zones inutiles.

Volet Régulateur de Climatiseur 250 mm : Contrôle des Canalisations Maîtresses

Le Registre Motorisé de 250 mm pour la Gestion Dynamique des Très Gros Volumes d'Air

Le Volet Régulateur de Climatiseur 250 mm est un registre motorisé de grande capacité, conçu pour les applications de Climatisation Gainable nécessitant le contrôle des très gros débits d'air. Installé sur un conduit de 250 mm, il permet au système de régulation central de moduler ou d'interrompre automatiquement le flux d'air vers une zone ou une dérivation importante.

Il est typiquement utilisé pour :

• Gérer des zones très vastes (grands bureaux, open spaces) avec un contrôle indépendant de la température.
• Optimiser la consommation énergétique en fermant le soufflage vers des zones temporairement désactivées.
• S'intégrer dans une installation multizone complexe où la canalisation principale est de 250 mm, assurant une réponse rapide et précise aux besoins thermiques.

Compte tenu de son rôle crucial sur le débit principal, l'installation professionnelle et l'équilibrage par un spécialiste sont impératifs.

Culotte 200/3x160 mm Galvanisée

Dérivation Complexe pour Répartir le Débit de 200 mm vers Trois Sorties de 160 mm

La Culotte 200/3x160 mm en Galvanisé est un accessoire de raccordement avancé, utilisé pour les systèmes de Climatisation Gainable nécessitant une division rapide et compacte du flux d'air. Ce composant est conçu pour recevoir un conduit principal de 200 mm (le piquage d'entrée) et le diviser en trois conduits séparés de 160 mm (les piquages de sortie).

Cette culotte permet de :

• Desservir trois zones distinctes à partir d'un seul point de soufflage.
• Optimiser l'utilisation de l'espace dans les faux plafonds grâce à une dérivation groupée.
• Adapter le débit de la gaine principale (200 mm) aux besoins des trois gaines secondaires (160 mm).

Elle est essentielle pour simplifier l'installation tout en assurant une distribution efficace de l'air conditionné.

Clapet Coupe-feu Circulaire 200 mm : Sécurité Incendie

Dispositif Essentiel pour Empêcher la Propagation du Feu et de la Fumée

Le Clapet Coupe-feu Circulaire 200 mm est un élément de sécurité passive obligatoire dans les installations de ventilation et de Climatisation Gainable traversant des parois de compartimentage incendie (murs ou planchers coupe-feu). Ce dispositif garantit l'intégrité de la séparation coupe-feu en cas d'incendie.

Son fonctionnement est basé sur un mécanisme thermique :

• Déclenchement : En cas d'élévation anormale de la température dans le conduit, un fusible thermique (ou un servomoteur en option) se déclenche.
• Fermeture: La lame du clapet (souvent une plaque métallique ou un matériau intumescent) se referme automatiquement, coupant le passage d'air.
• Compartimentage : Le clapet bloque la propagation des flammes, de la chaleur et des gaz chauds entre les différents compartiments du bâtiment.

L'installation doit être conforme aux normes de construction locales (par exemple, aux exigences EI des réglementations françaises) et réalisée selon les spécifications du fabricant.
